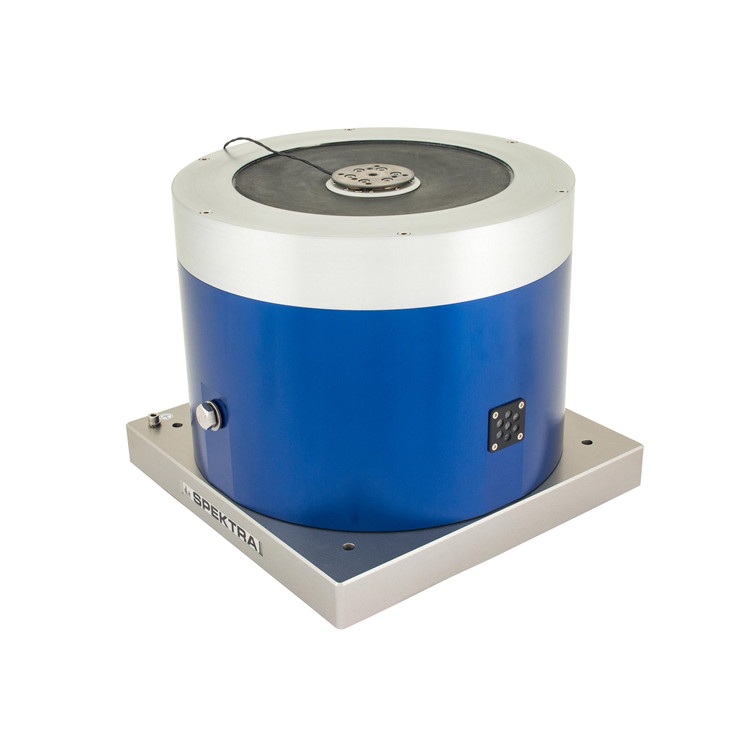

SPEKTRA振動激振器SE-14

SE-14 是一款高科技產品，是研發領域振動測試以及校準實驗室日常使用的可靠工具。它專門設計用于在較寬的頻率范圍內測試和校準較重的加速度和速度傳感器（例如用于機器診斷的傳感器）。它的撓性引導系統可支持非對稱外殼或沉重堅硬電纜的傳感器，而不會降低信號質量。加速度振幅高達 500 m/s²，有效載荷高達 2 kg，因此在振動測試中也有廣泛的應用。SE-14 還可在 3 Hz 至 7.5 kHz 的頻率范圍內實現更快的校準周期和更低的測量不確定性，這一點受到校準實驗室用戶的青睞。實用的防護功能（如溫度/電流和超程控制）已經集成并顯示在放大器的多功能顯示屏上。

寬頻率范圍 0 Hz 至 7.5 kHz

加速度振幅高達 500 m/s²

鋼-鋁-陶瓷復合電樞

堅固的鋼制工作臺表面

> 8 kHz 時的高一軸向共振

激振臺溫升較低

工作臺表面的雜散磁場 < 1.2 mT

Max有效載荷（垂直/水平）： 2 kg / 1 kg

位移 20 mm（峰值-峰值）

內部參考標準（可選）

電流和電壓監控器輸出

放大器狀態輸出，可集成到測試系統中

耳軸底座 08504-0001

功率放大器 APS 145

產地：德國

振動激振器

額定力：80 N (0 至 0.1 Hz)；265 N (0.1 Hz 以上)

頻率范圍：0 Hz 至 7.5 kHz

軸向共振頻率裸表：> 8 kHz

有 300 g 有效載荷時：> 7 kHz

Max行程：20 mm

Max速度：1.0 m/s

Max加速度：500 m/s²

移動元件重量：1.3 kg

Max有效載荷（垂直/水平）：2 kg/1 kg（可根據要求增加載荷）

< 6 kHz橫向運動（典型值）：< 10 %

< 7.5 kHz橫向運動（典型值）：< 20 %

額定電流：13 A rms

雜散磁場：< 1.2 mT 在激振臺上

工作臺尺寸：Ø 65 mm（可根據要求定制）

尺寸（高 x 寬 x 長）：270 x 320 x 320 mm

重量：45 kg

攜帶手柄（可拆卸）：2

工作溫度范圍：5 至 40 ℃

儲存溫度范圍：-25 至 55 ℃

Max輸出電壓：45 RPM 電壓輸出：45 V RMS，0 Hz 至 15 kHz

監視器 輸出電壓監視器：0.1 V/V

電流監視器：0.1 V/A

電源要求：單相 100 V / 120 V / 230 V RMS，± 10 %，50 / 60 Hz（出廠預設）

滿載時：1 500 VA

尺寸 (H x W x L)：132 (3 U) x 483 x 451 mm 用于機架安裝

重量：22 kg

系統電纜：0082-6E

長度：6 m

連接器：8 針 Speakon

研發中的振動測試、加速度和速度傳感器的校準（如用于機器診斷的傳感器）、結構的模態測試/激勵、傳感器制造的質量保證、教育示范
