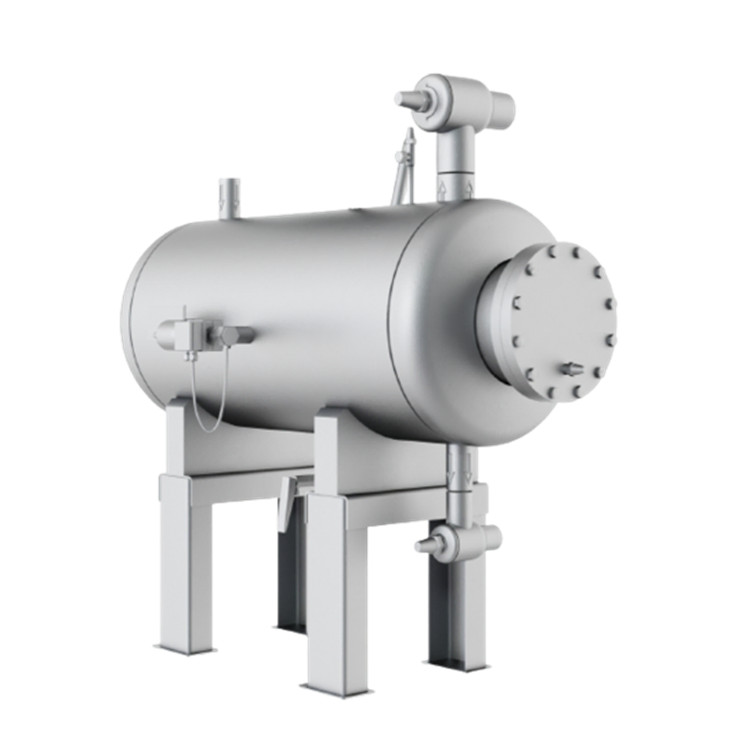

WITT節流閥ECO3 - M, NH3, 05/96

產品介紹

減小螺桿壓縮機系統部件的尺寸,實現高壓差下的多級膨脹。威特(WITT)通過一個高壓浮球調節器HR將冷凝器中冷凝的制冷劑收集到外殼中。通過分離,制冷劑自動膨脹至中等壓力。然后,制冷劑的液相通過 ECO 內的另一個高壓浮子調節器膨脹至低壓側的分離器。在 ECO 中分離出來的中壓節流氣體(也稱閃蒸氣體)通過螺桿壓縮機上的節流接口重新進入壓縮過程。這種運行模式可降低壓縮機的負荷,使其尺寸更小。低壓分離器的尺寸也可以縮小。威特(WITT)節流閥可用于提高制冷系統的制冷量: 通過減少低壓汽水分離器中的閃蒸汽量,汽水分離器的制冷量就會增加。

性能特點

高壓差多級膨脹

分離,制冷劑自動膨脹至中等壓力

降低壓縮機的負荷

提高制冷系統的制冷量

選型指南

我們需要以下信息來設計

  • 冷凝溫度 ....[  ℃]
  • 蒸發溫度 .....[ ℃]
  • 節能器(平均)溫度 ....[  ℃]
  • 制冷/熱泵容量 ... [kW]
  • 如果已經選擇了節能器,則在訂購時須注明以下數據:

尺寸:ECO2 至 ECO4

制冷劑:N-球

版本:-L、-M、-H 或 HS

所需認證/文件

如有必要,請為緊湊型設備選擇高壓浮球調節器

特殊版本

滑閥控制裝置的備件只能作為一個完整的控制裝置提供,因?yàn)樾枰獙?duì)部件進行調整。訂購控制單元時,請注明類型、制冷劑和生產年份

產品結構與細節

標準配置包括

威特(WITT)氣體和液體入口及出口截止閥

一個排水閥 EA 10 GB L

一個排氣閥 EE 6 L,前一個為 EA 10 GB L

G ½“/G ¼”凸輪,用于連接防護閥

NGX Max液位限制器(包括在內)

一個框架結構,包括木質支架/固定件

可選功能與配件

水龍頭代替入口/出口截止閥

通過 TÜV 或其他測試機構的單獨認證

根據要求提供特殊設計

技術參數

產地:德國

文章編號:3591.000251

球型:R

孔徑:159 mm²

球ø:150 mm

長度 杠桿:~ 148 mm

重量 控制裝置:~ 1.2 kg

外殼:St 35.8 或 St 37.4

法蘭:P 265 GH

錐端:P 265 GH

螺釘:A2-70

密封件:Centellen

保護帽:鋁

填料函:鋁

填料函包裝:無

杠桿/撥動:St

涂層:W9.1 + W9.2(W9.1 + W9.2 = 2k 環氧樹脂)

總目標涂層厚度:200 毫米 RAL 7001

符合標準:DIN ISO 12944/5

Max允許壓力 PS:25 bar(+50 / -10 ℃ 之間)

Max允許壓力 PS:18.75 bar(-10 / -60 ℃ 之間)

測試壓力 Pt:36 bar

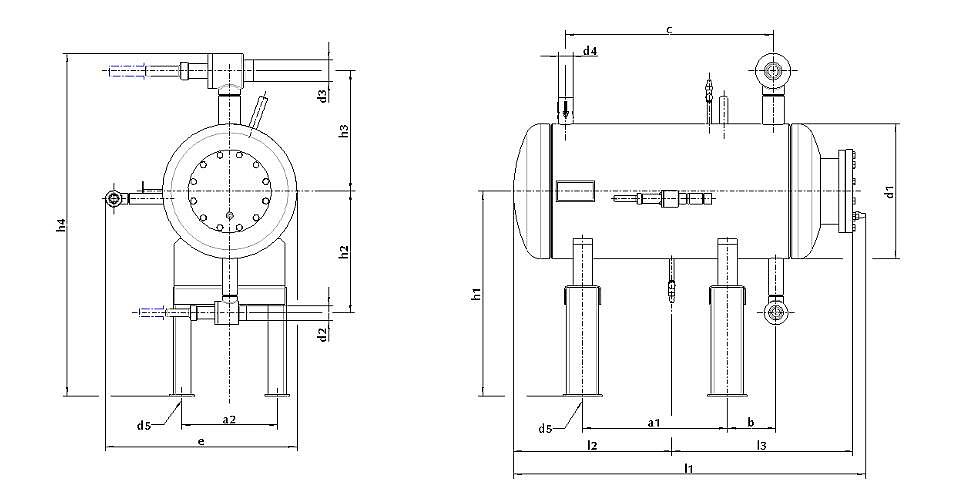

產品尺寸

產品應用

食品、飲料、鋼鐵、汽車制造、飛機制造、發動機制造、玻璃制造、激光技術等工業領域
