產品介紹

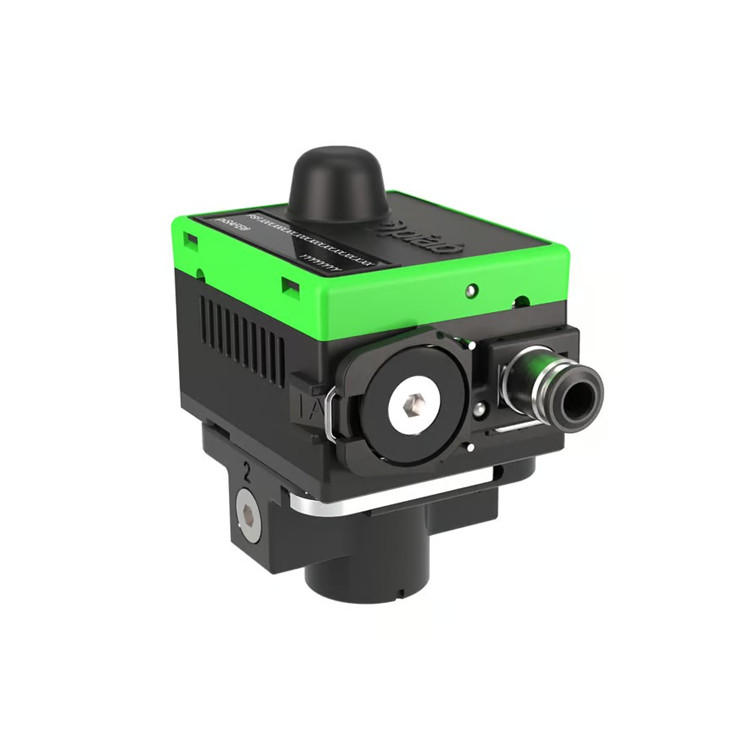

piSAFE 是一款輕量化真空噴射器，其研發聚焦于高等的防護性、生產效率及可靠性。憑借其真空止回閥，基于COAX 技術的真空泵能在密封應用中穩固維持真空度，即使系統或電源故障時亦能持續工作。這使piSAFE 更適用于汽車制造中的嚴苛工況，如玻璃與車身裝配等領域。
性能特點
高循環速度，更大限度減少對機械結構的損傷
單向閥配備真空檢測端口，可在系統或電源故障時維持密封應用中的真空狀態
模塊化設計確?？焖龠B接，更適配目標應用場景，同時便于在分散式真空系統中進行維護
內置消音器的節能特性可降低空氣消耗，營造更健康的工作環境
不含硅膠
適用于對防護性要求很高的機器人應用，或需符合起重規范的人體工學起重設備/機械手及起重機

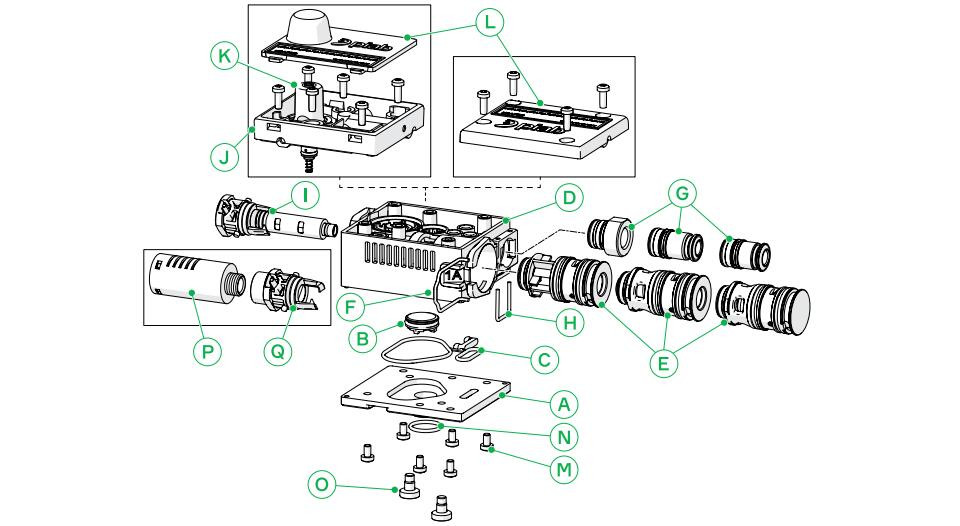

產品結構與細節
A 支架接口板 -
B 止回閥 -
C 密封件 -
D 外殼 -
E 釋放功能插芯（3種選擇：BO、AQR NC或AQR NO）
F 釋放功能鎖扣 -
G 壓縮空氣接口 -
H EC20鎖扣 -
I COAX 插芯（含支架，2種選擇：COAX Mini Pi12-2或Xi10-2）
J ES蓋板 綠色
K ES調節螺釘 調節ES液位
L 頂蓋 產品標識標簽
M 螺釘 MRT M3x5（T10內六角）- Max扭矩1牛米
N O型圈 Ø12.1 x 1.6毫米
O 鎖定旋鈕 連接安裝支架
P 消音器 可選配件
Q COAX 支架 用于加裝消音器
可選功能與配件
真空開關 VS4128 30 kPa / 9 inHg，M12 PNP 常開（電氣）0110630
真空開關 VS4128 40 kPa / 12 inHg，M12 PNP 常開（電氣）0213570
真空開關 VS4128 50 kPa / 15 inHg，M12 PNP 常開（電氣）0110631
真空開關，氣動式，帶螺絲可調（常閉）3116014
直通式真空過濾器 50 µm 0232709
適配器，G1/4"與piSTAMP 0247608
技術參數
|
產地 |
瑞典 |
|
材料 |
PA、POM、NBR、氟橡膠、TPU、鋁、不銹鋼、黃銅 |
|
無消音器時噪音水平 |
< 75 dB(A) |
|
帶消音器時噪音水平 |
< 60 dB(A) |
|
溫度范圍 |
0 至 50 ℃；32 至 122 ℉ |
|
Max泄漏率 |
< 0.75 kPa/min；< 0.22 inHg/min（針對10 ml；0.61 in³容積） |
|
空氣質量 |
符合DIN ISO 8573-1 4級標準 |
|
COAX Pi12-2參數 |
|
|
進氣壓力范圍 |
0.32 至 0.6 MPa；46.5 至 87 psi |
|
Max進氣壓力 |
0.7 MPa；101.5 psi |
|
適配工況進氣泵壓力 |
0.33 MPa；48 psi |
|
適配壓力下Max真空度 |
90 kPa；26.6 inHg |
|
適配壓力下Max真空流量 |
0.6 Nl/s；1.27 scfm |
|
適配壓力下空氣消耗量 |
0.44 Nl/s；0.93 scfm |
產品應用
汽車制造（自動上架卸料與組裝、車身側板與框架、閉合件 - 卷邊工位 - 內外組裝、拆垛、門板裝卸人體工學工具、玻璃組裝與安裝、沖壓轉移、末端上架、底盤、發動機艙與行李廂組裝）
