產品介紹

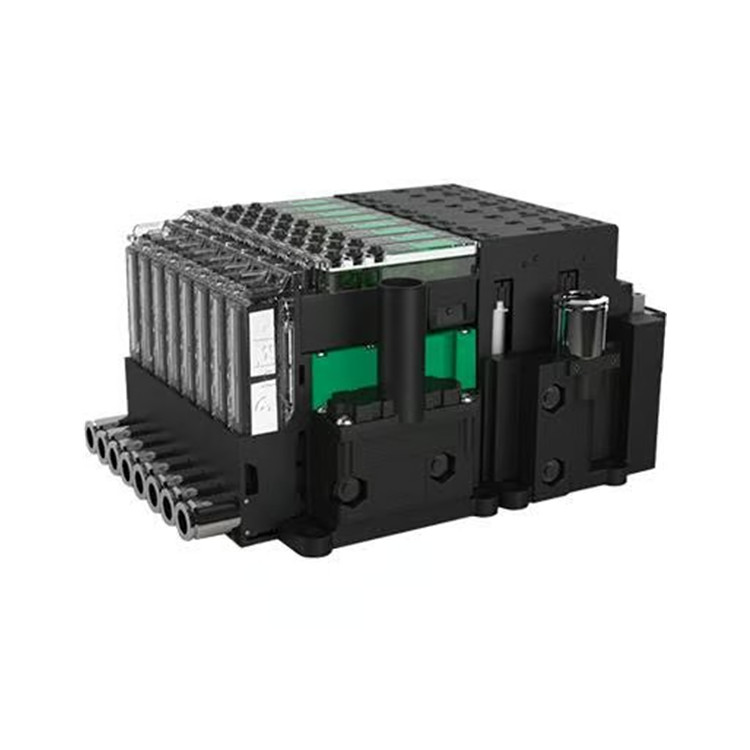

緊湊型/可堆疊真空泵是基于COAX 技術的空氣驅動多級噴射器系列，配備集成控制系統及特殊功能，如開關閥、吹掃閥、真空開關、節能功能等。該系列采用可配置平臺設計，便于根據系統需求設定所需控制功能。
性能特點
集成控制系統，專為機器人搬運應用開發
高可靠性、靈活性、大真空流量、快速循環周期
自適應PWM（脈寬調制）技術，有效降低發熱并進一步提升可靠性
可調滯后特性，支持自動狀態監測（ACM）與自動ES等級判定（ALD）
模擬與數字輸出接口（M8、D-sub）
自動定時吹掃（ATBO）

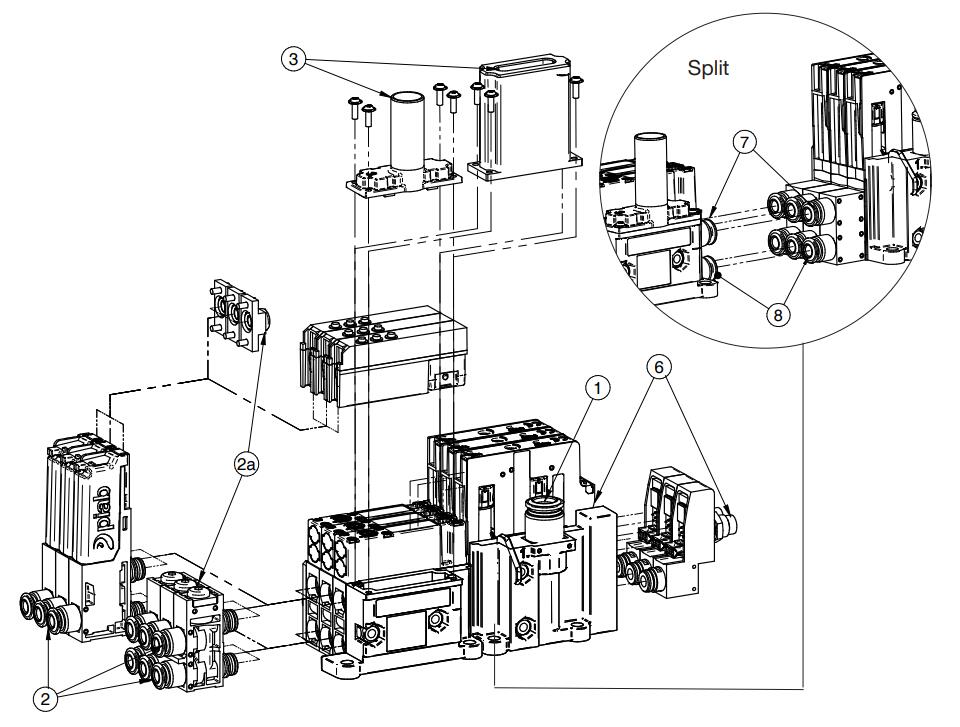

產品結構與細節
1 壓縮空氣接口 Ø6 / ؼ" / Ø8
2 真空接口 Ø4 / Ø6 / ؼ"
2a 真空檢測口 / 真空接口 M5 / Ø4
3 中央排氣口 / 消音器 Ø12 /-
6 連接器 / M8連接器 6針 / 6針
7 閥門空氣連接分流（真空）Ø4 / Ø6 / ؼ"
8 吹掃空氣連接分流 Ø4 / Ø6 / ؼ"
可選功能與配件
電氣連接 1-3 通道，電纜
0201750 電纜 L=0.3m，接頭 6p/M12 8p 公頭 PVC
0201749 電纜 L=2.5m，接頭 6p 扭轉 PUR
0202328 電纜長度=5m，連接器6針扭轉PUR
技術參數
|
產地 |
瑞典 |
|
供電電壓 |
24 ±10 % V |
|
電流消耗 |
< 200 mA |
|
功能開關 |
常閉（NC/NC 2）或常開（NO） |
|
吹掃功能 |
常閉（NC） |
|
吹掃/釋放氣耗 |
6 bar時0 至 1.01 Nl/s；87 psi時0 至 2.14 scfm |
|
手動旁路 |
是，非鎖定按壓式 |
|
工作溫度 |
-10 至 50 ℃；14 至 122 ℉ |
|
空氣濕度 |
35 至 85% RH |
|
材質 |
PA、NBR、SS、POM、TPE、PVC |
|
測試室溫 |
20 ± 3 ℃；68 ± 5.5 ℉ |
|
標準大氣壓 |
101.3 ± 1.0 kPa；29.9 ± 0.3 inHg |
|
相對濕度 |
0 % 至 100 |
|
壓縮空氣質量符合標準 |
DIN ISO 8573-1 4級標準 |
|
開關值 |
40 -kPa |
|
ES低值 |
98 -kPa |
|
ES高值 |
99 -kPa |
|
濾波（模擬開關） |
0 ms |

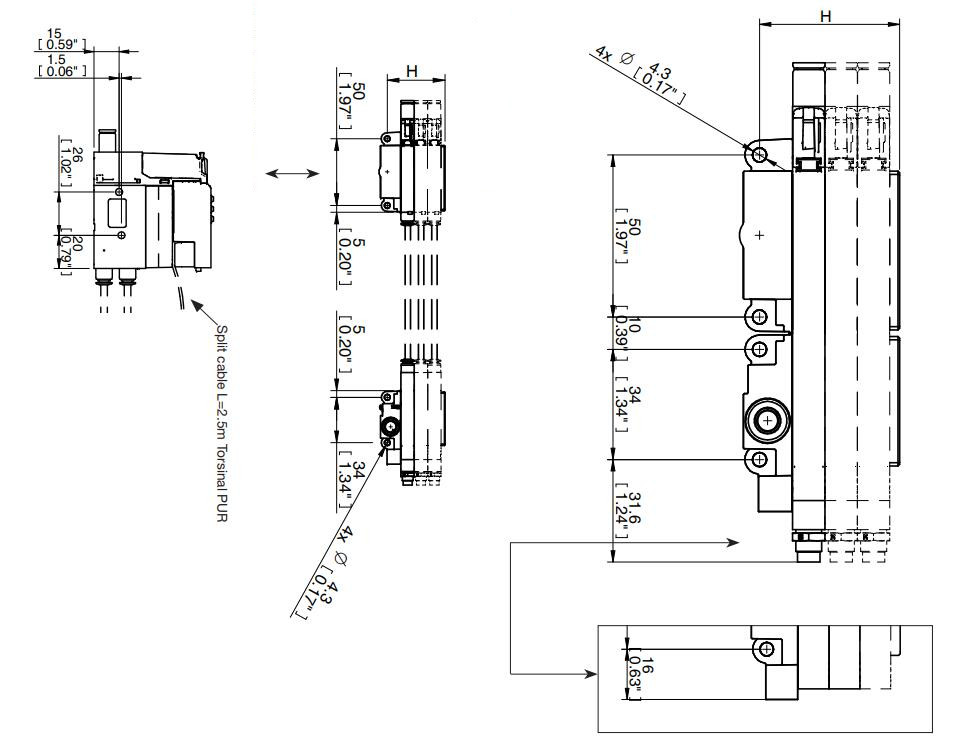

產品尺寸
產品應用
適用于小型真空系統的piCOMPACT 10X型號（配合吸盤從模具中取出小型塑料件、電子元件的拾放）；汽車行業（塑料部件拆卸）；包裝（袋類與小袋處理、袋類與小袋開封、袋、麻袋與捆包、箱體與容器、卡紙/蓋板供料與分揀、機器人拾取放置與包裝、旋轉紙箱供料、滑片供料、托盤成型、托盤卸載與裝載、真空傳送帶供料）；塑料制品（塑料部件拆卸）
