產品介紹
直通式排氣器是纖薄超輕型真空發生器，專為在分散式系統中安裝于軟管靠近吸盤處而設計。我們的管內式真空發生器采用Piab COAX 技術或全新可選STX技術制造。此外，部分機型配備自動釋放功能——這項集成技術同樣獲得認證。相較同類競品，Piab管內式真空發生器在保持高性能的同時，能耗降低25 至 50 %。所有Piab真空發生器均符合REACH、RoHS及相關CE指令要求。
性能特點
超輕型分散式頂出器，集成釋放功能
基于排氣阻塞原理（EBR）的釋放功能，適用于高速循環
EBR功能可通過內置按鈕手動激活
增強型吹掃EBR——增設的壓縮空氣旁通管路可放大并加速零件釋放功能
吹掃過程中的壓縮空氣消耗量較標準EBR略有增加
通用設計與安裝接口，適用于汽車沖壓車間末端執行器及吸盤支架
O型圈密封真空端口（無螺紋）
選型指南
STX噴嘴型頂出器響應更迅捷，釋放功能更快速，可用于高粉塵/污染環境
Ti噴嘴型頂出器可實現更高真空流量
0212890 piSTAMP增強型吹掃COAX MICRO Ti05-2x2,8-8 mm
0212891 piSTAMP增強型吹掃COAX MICRO TiO5-2x2,6-6 mm
0212892 piSTAMP增強型吹掃COAX MICRO Ti05-2x2,1/4“-1/4”
0212893 piSTAMP增強型吹掃STX0785x2.8-8 mm
0212894 piSTAMP增強型吹掃STX0785x2.6-6 mm
0212895 piSTAMP增強型吹掃STX0785x2.1/4“-1/4”
技術參數
|
產地 |
瑞典 |
|
材料 |
銅鋅合金、氫氰基丁二烯橡膠（HNBR）、丁腈橡膠（NBR）、聚酰胺66（PA66）、聚甲醛（POM）、不銹鋼（SS）、熱塑性彈性體（TPE） |
|
溫度范圍 |
0 至 50 ℃；32 至 122 ℉ |
|
Min重量 |
49 g；1.73 盎司 |
|
Min噪音水平 |
71 dBA |
|
進料壓力 |
0.3 至 0.7 MPa；43.51 至 101.53 psi |
|
Max進料壓力 |
0.5 MPa；72.52 psi |
|
Max真空度 |
81 kPa；23.92 inHg |
|
Min流量（5 MPa吹掃流量） |
1.3 Nl/s；2.75 scfm |
|
噴射器規格 |
MICRO Ti05-2 ×2 |
|
空氣消耗量 |
0.64 Nl/s |
|
Max真空度 |
81 kPa |
|
環境溫度 |
20 ± 3 ℃；68 ± 5.5 ℉ |
|
標準大氣壓 |
101.3 ± 1.0 kPa；29.9 ± 0.3 inHg |
|
壓縮空氣質量 |
符合DIN ISO 8573-1 4級標準 |
|
進氣壓力公差 |
± 0.02 MPa；± 2.9 psi |
|
真空流量/抽空時間精度 |
± 10 % |

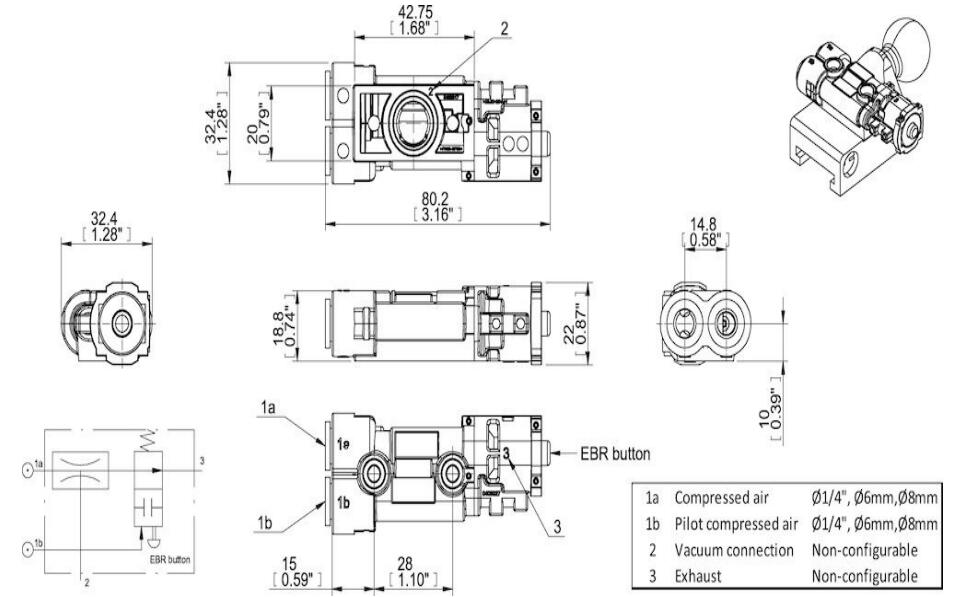

產品尺寸
產品應用
汽車行業（自動上架卸貨與組裝、拆垛作業、沖壓轉移、生產線末端上架）
